Tiansu (Tianjin) Valve Group Co., Ltd. je jedním z předních výrobců a dodavatelů multifunkčního regulačního ventilu čerpadla v Číně. Pokud se chystáte koupit velkoobchodní přizpůsobený multifunkční regulační ventil čerpadla vyrobený v Číně, vítáme vás, abyste získali nabídku z naší továrny. Kvalitní produkty a rozumné ceny jsou k dispozici.

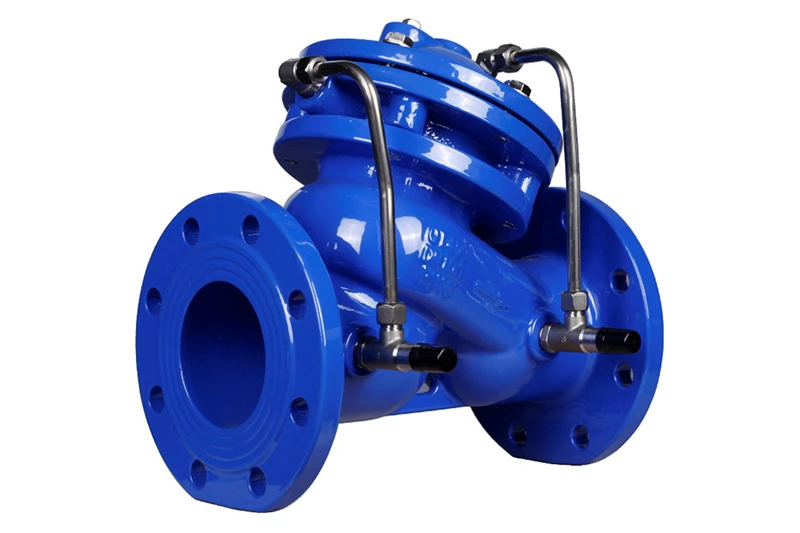

Multifunkční regulační ventil se primárně instaluje na výtlačné potrubí čerpadla ve výškových budovách pro zásobování vodou a další systémy, aby se zabránilo zpětnému toku a vodním rázům. Řídicí ventil vodního čerpadla integruje funkce elektricky ovládaného ventilu, zpětného ventilu a tlumiče vodních rázů, což výrazně zlepšuje bezpečnost a spolehlivost systému.
Technické parametry
- Materiál těla: tvárná litina
- Velikost připojení: DN50 - DN1200
- Jmenovitý tlak: 1,0 MPa, 1,6 MPa, 2,5 MPa, 4,0 MPa
- Použitelné médium: Voda
- Střední teplota: 0~80 stupňů
Vlastnosti/charakteristiky produktu
Multifunkční regulační ventil
Multifunkční ovládací ventil Integruje technologii pomalého{0}}otvírání, rychlého{1}}zavírání a pomalého{2}}zavírání eliminace vodního rázu, která zabraňuje rázům během spouštění a vypínání čerpadla.
Snadná obsluha
Řídicí ventil čerpadla využívá diferenční tlak na ventilu k napájení jeho automatického provozu podle požadavků cyklu čerpadla. Není potřeba žádné specializované ladění. Provoz není ovlivněn změnami výšky čerpadla/průtoku, což nabízí širokou přizpůsobivost.
Energeticky efektivní
Řídicí ventil vodního čerpadla se vyznačuje-efektivním designem pro nízkou tlakovou ztrátu, vysokou průtokovou kapacitu, kompaktní velikost a nízkou hmotnost.
Pracovní princip
Spuštění čerpadla
Vstupní tlak působí pod hlavním kotoučem. Současně tlak přes malý kulový ventil a filtr na vstupní-straně vstupuje do spodní komory membrány, což způsobuje pomalé otevírání ventilu, což brání spuštění-kladru.
Zastavení čerpadla
Hlavní kotouč se zpočátku rychle zavírá (~90 %) vlastní vahou a silou pružiny, aby se zabránilo zpětnému toku a zastavení kladiva. Zbývajících 10% uzavření je zpomaleno médiem z výstupní strany procházející malým kulovým ventilem/filtrem do horní membránové komory, čímž se vytváří tlumicí efekt, aby se zabránilo tlakovým špičkám, čímž se dosáhne tichého uzavření.
Instalace a seřízení
1. Instalujte nejlépe na vodorovné potrubí s víkem nahoru.
2. Při instalaci se řiďte směrovou šipkou na tělese.
3. Před instalací důkladně vyčistěte potrubí. Před uvedením do provozu potrubí zcela propláchněte.
4. Nainstalujte automatický odvzdušňovací ventil podle příslušných kódů, aby se zabránilo oddělení kolony.
5. Nainstalujte šoupátko a sítko proti proudu a šoupátko po proudu kvůli údržbě.
6. Během testování pomalu otevřete vstupní šoupátko. Zkontrolujte těsnost vnějšího ovládacího potrubí.
7. Nastavte výstupní malý kulový ventil pro optimální rychlost zavírání/otevírání.
8. Pravidelně čistěte malé sítko.
FAQ
Otázka: Jaké tři hlavní funkce jsou integrované do tohoto multifunkčního regulačního ventilu?
Odpověď: Kombinuje funkce elektricky ovládaného ventilu (pro řízený provoz), zpětného ventilu (zabraňuje zpětnému toku) a tlumiče vodních rázů (zmírňuje tlakové rázy).
Otázka: Jak tento regulační ventil čerpadla zabraňuje vodnímu rázu během vypínání čerpadla?
Odpověď: Řídicí ventil čerpadla používá dvou{0}}fázovou zavírací sekvenci: rychlé počáteční uzavření k zastavení zpětného toku, po kterém následuje pomalé, tlumené konečné uzavření, aby se ztlumil tlakový ráz.
Otázka: Proč se pro instalaci s tímto ventilem doporučují sítko a šoupátka?
Odpověď: Sítko chrání malé pilotní vedení vodního čerpadla před ucpáním. Předřazené šoupátko izoluje ventil kvůli údržbě a šoupátko po proudu umožňuje izolaci systému nebo testování ventilu.
